漆膜颜色：铁红、灰、银粉
产品性能：醇酸快干防锈底漆与普通防锈漆相比干燥时间更快，有效节约施工时间，该漆附着力强、施工简单、涂布率大，具有较好的防锈功能。
适用范围：醇酸底漆用于各类金属制品、车辆机械的防锈打底。
特点/优势
1、干燥迅速，表干只需20分钟
醇酸快干防腐底漆漆膜干燥迅速，表干时间为20分钟，有特殊要的用户可以加快施式涂装的进度。
2、机械性能优异，外表美观
漆膜涂层机械性能优异，柔韧性好、硬度高、抗冲击性好，完全符合国家标准。另外酸醇快干防腐漆颜色多样，漆膜光泽度高，具有优良的装饰性能，外表美观。
使用说明
一、 表面处理：
表面处理必须在无尘、无油脂、干燥的表面进行施工。例如，对于新钢铁，表面清洁度处理到St2.5级即可直接涂装，电工工具除锈达到St3级，对其它施工表面，要求清洁干燥、无油脂、尘埃等污物，而且要除去疏松的锈层、氧化皮和旧漆膜，使表面清洁度达到St2级标准，清洁方法可采用人工机械或高压水冲洗。
二、施工方式：
①喷涂工艺

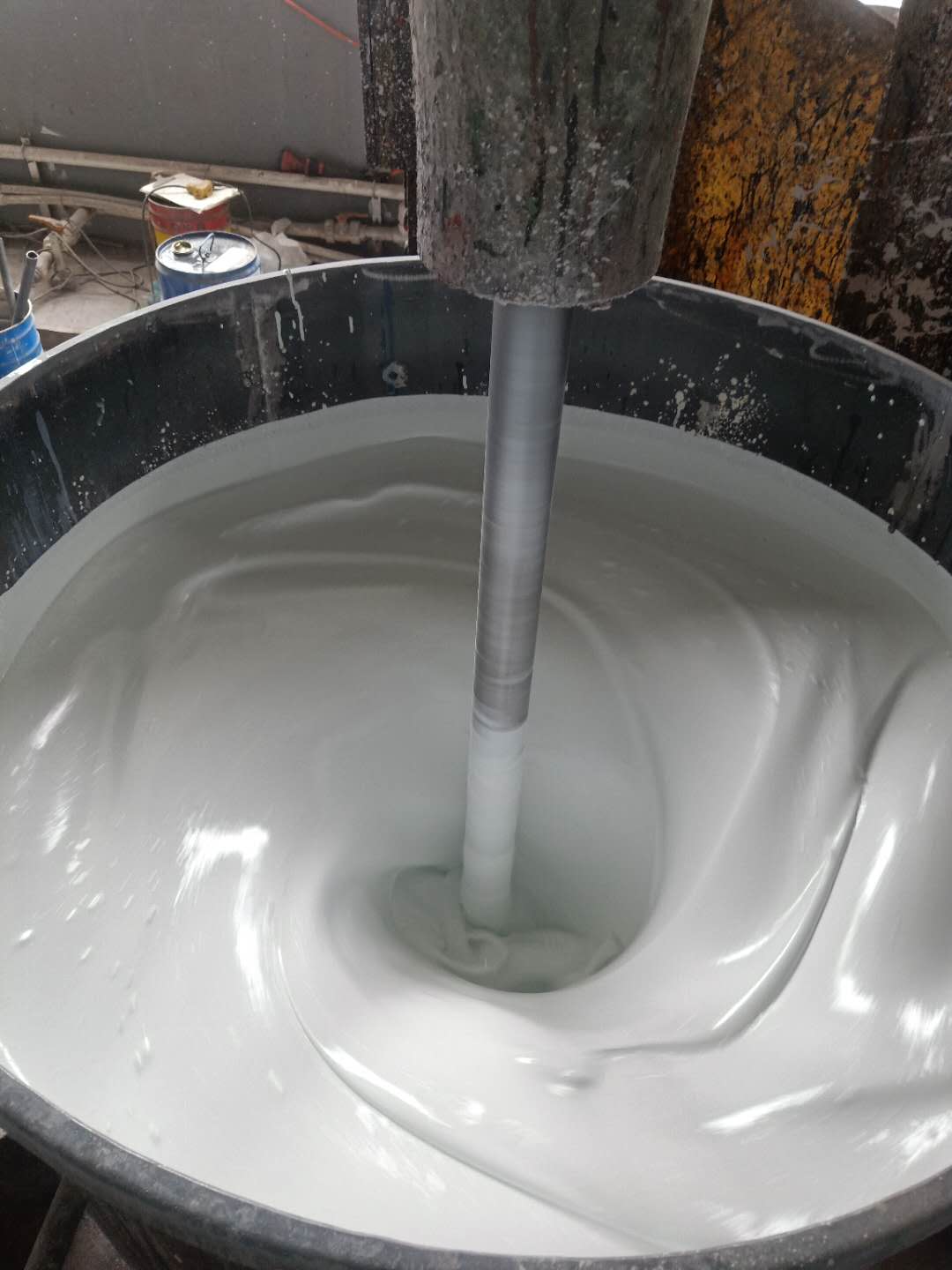

1、向醇酸快干防锈底漆中加入适量醇酸稀释剂，充分搅拌均匀，熟化静置15分钟左右。
2、被涂物表面进行喷砂打磨清洁处理，达到Sa2.5级，表面呈光亮的金属色泽。底材表面无砂粒、氧化层、锈迹、油斑等。
3、喷枪与涂装面保持直角的角度，喷枪运行速度要适宜，太快则漆料附着少表面毛糙，太慢则漆料附着多容易流挂。
4、醇酸快干防锈底漆喷涂2遍，每遍间隔4小时，施工完毕后需要24小时确保实干。
5、使用稀释剂清洗喷枪内残留的漆料，用喷枪刷和溶剂清洗喷嘴，用泡过稀释剂的抹布将枪体外部擦拭干净。
6、喷涂参考：涂布率为两遍喷涂，每公斤5平米左右，一遍漆膜厚度为25-30微米。
②刷涂工艺
1、油漆刷类型很多，根据工件的结构形状来选择。
2、将醇酸快干防锈底漆和稀释剂混合，充分搅拌均匀并熟化。
3、毛刷蘸取漆料的部分不应超过毛长的一半，在容器内壁轻抹去除多余的漆料。
4、毛刷与工件表面保持45°-60°的角度，刷漆操作时自上而下，从左至右，先里后外，纵横涂刷。
5、对于垂直的表面，涂刷应由上向下进行;对于水平的表面，涂刷应按光线照射方面进行;对于木材表面，涂刷应顺着木纹的纹理进行。 联系我们请您说明是在鱼壳网看到的山东地区的醇酸快干防腐底漆油漆哪里批发，谢谢！
